Смеситель


Примечания: 1. Можно использовать каркасы контуров те­левизора «Рубин».

2. Можно использовать каркасы KB катушек индуктивности при­емников II класса.

3. Выполняют на одном каркасе, причем катушки индуктивности, имеющие четное позиционное обозначение, располагают в нижней части каркаса.

4. Выполняют отвод от середины.

Смеситель собран на гептодной части лампы Л2, ре­жим работы которой определяется резисторами R6 и R8. Конденсаторы С12, С14 — блокировочные.

Принимаемый сигнал с выхода УВЧ через конден­сатор С28 подается на первую сетку, а напряжение ге­теродина — на третью сетку гептодной части лампы Л2. В результате преобразования частоты на нагрузке Кас­када — колебательном контуре L18, С13, настроенном на частоту 1600 кГц, выделяется напряжение промежу­точной частоты, которое с помощью катушки связи L19 поступает на антенный вход приемника. Конструктивные данные катушек индуктивности LI — L19 сведены в табл. 2. Эти катушки выполняют на каркасах, изготовленных из оргстекла в соответствии с рис. 15.

Для переключения контуров ъходной цепи и гетеро­дина был использован клавишный переключатель от радиолы «Дружба». Подобные переключатели применя­ются также в радиолах «Эстония-2», «Рассвет» и других. Для уменьшения места, занимаемого переключателем на передней панели конвертера, клавиши и рычаги, предназначенные для отключения сети и включения электро­проигрывателя, снимают.

На плате клавишного переключателя располагают катушки индуктивности и конденсаторы, входящие в со­став входных контуров и контуров гетеродина. Для уменьшения связи между указанными контурами их разделяют экраном Э, выполненным из листовой лату­ни толщиной 0,5 мм. Расположение деталей на плате клавишного переключателя показано на рис, 16.

Дроссель Др1 наматывают на ферритовом сердечнике М600НН-3-СС2,8Х12,6 проводом ПЭЛ-1 0,08. Число витков 165X2. Намотка производится внавал, в двух секциях шириной 3 мм. Расстояние между секциями 2 мм.

Блок конденсаторов переменной емкости С8, С27 — самодельный.
Он выполнен на базе двух конденсаторов КП-30, из которых удаляют половину подвижных плас­тин. Если габариты конвертера не имеют .существенного значения, можно использовать любые другие блоки кон-денсаторов переменной емкости, которые имеют две сек­ции для настройки блока УКВ (например, от радиол «Мелодия», «Рассвет»). Секции конденсаторов, предна­значенные для настройки приемника в ДВ и СВ диапа­зонах, не используют.

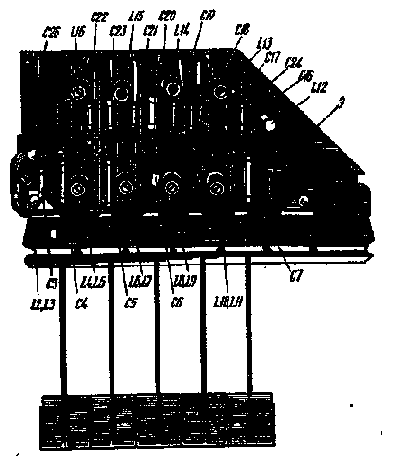

Рис. 16. Расположение катушек индуктивности L2 — L16 на плате клавишного переключателя

Описанный конвертер с самодельным блоком конден­саторов был смонтирован на коробчатом шасси, выпол­ненном из листового алюминия толщиной 1,5 мм. Раз­меры шасси (190X160X70 мм) определялись главным образом размерами клавишного переключателя. На верхней плоскости шасси устанавливают блок конден­саторов переменной емкости С8, С27 с диском верньерно­го устройства, контур L18C13 и ламповые панели. На задней стенке шасси устанавливают режекторный фильтр L1C2 и гнездо Гн1, а на передней — переключа­тель В2 и ось настройки, являющуюся частью верньер­ного устройства.

В подвале шасси размещают клавишный переключа­тель В1 с контурами. В подвале же около ламповых панелей крепят монтаж­ную планку, на- которой монтируют дроссель Др1, катушку индук­тивности L17 и конден­саторы, не входящие в состав колебательныхл контуров, а также все постоянные резисторы. К шасси крепят перед­нюю панель с отвер­стиями под органы управления, выпиленными прямоугольными отверстиями для рычагов клавиш­ного переключателя и шкалы. Расположение органов уп­равления на передней панели конвертера показано на рис. 17.

Для удобства настройки в конвертере применено верньерное устройство, выполненное на базе деталей шкального устройства приемника «Соната». Оно обес­печивает замедление порядка 12, ход указателя шкалы — 113 мм. Детали верньерного устройства крепятся о вну­тренней стороны передней панели.
