УМНОЖИТЕЛИ ДОБРОТНОСТИ

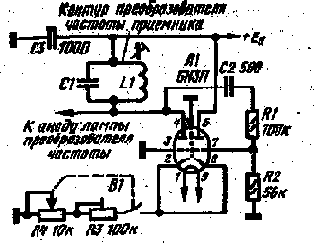

На рис. 5, а приведена принципиальная схема УД (I), предназначенного для использования в тракте промежу­точной частоты транзисторного супергетеродинного при­емника. Связь УД с преобразователем частоты приемни­ка (II) осуществляется с помощью конденсатора С2. Кон­туры LC и L1C1 настроены на одну и ту же промежуточ­ную частоту.

Как видно из схемы, УД, по существу, является гене­ратором электрических колебаний. Он выполнен на тран­зисторе Т1 по схеме с емкостной положительной обратной связью через конденсатор СЗ. Глубину обратной связи можно плавно регулировать с помощью переменного ре­зистора R2: при уменьшении сопротивления этого рези­стора ток эмиттера транзистора Т1 увеличивается и влия­ние положительной обратной связи на режим работы ге­нератора усиливается.

Для приема радиостанций, работающих в телефонном режиме с амплитудной модуляцией (AM), резистором R2 режим работы УД устанавливают вблизи порога генера­ции. При этом добротность контура L1C1 резко возрастает, и так как этот контурчерез конденсатор €2подключен к контуру, LC пpeобразователя частоты, то избиратель­ность и усиление, обеспечиваемые таким каскадом, так­же резко возрастут. Если в УД установить режим само­возбуждения, то он будет работать как второй гетеродин. В этом случае можно вести прием радиостанций, работа­ющих в телеграфном режиме (GW) и в режиме однополосной модуляции (555), являющейся в настоя­щее время Основным методом радиотелефонной любитель­ской связи. Отключение УД производится выключате­лем BL

При приеме AM сигналов изменением глубины поло­жительной обратной связи можно в достаточно широких пределах регулировать полосу пропускания и чувстви­тельность тракта промежуточной частоты. Для промежу­точной частоты 1500 кГц катушку L1 наматывают на по­листироловом каркасе диаметром 7,5 мм с сердечником СЦР-1 (можно использовать также каркас контура про­межуточной частоты телевизоров «Рубин»). Она содер­жит 35 витков провода ПЭЛ 0,1X4, намотанных внавал в четырех секциях шириной 3 мм.
Расстояние между сек­циями 2 мм. Если же описанное устройство предполага­ется использовать в приемнике со стандартной промежу­точной частотой (465 кГц), то можно использовать оди­ночный контур тракта ПЧ (на указанную частоту) от любого транзисторного приемника.

На рис. 5, б приведена схемз УД, предназначенного для использования в ламповых супергетеродинных при­емниках. Здесь контур L1C1 включен в цепь управляю­щей сетки лампы первого каскада УПЧ приемника. Не­обходимая положительная обратная связь между эмйттерной и коллекторной цепями транзистора Т1 обес­печивается с помощью емкостного делителя С2СЗ. Ем­кость конденсатора С1 следует подобрать такой, чтобы контур L1C1 не расстраивался при подключении УД к приемнику.

Режим работы транзистора 77 по постоянному току устанавливают с помощью подстроечного резистора R1. Чувствительность и избирательность приемника регули­руют переменным резистором R3. Питание УД осуществ­ляется от обмотки накала силового трансформатора при­емника через выпрямительный диод Д1. В качестве дрос­селя Др1 можно использовать любую высокочастотную катушку с индуктивностью примерно 2,5 мГн.
