Управляющее напряжение


Управляющее напряжение на стабилитроны подается с движка переменного резистора R1 через развязывающие резисторы R2 и R3.

Гетеродин выполнен на транзисторе Т2 по схеме с кварцевой стабилизацией частоты: между базой и кол­лектором транзистора включен кварцевый резонатор Пэ1. Режим работы транзистора Т1 определяется резистора­ми R8t R10 и R11.

С выхода УВЧ принятый спектр сигналов поступает на балансный смеситель, выполненный на диодах ДЗ и Д4. На смеситель поступает также сигнал с гетеродина. В ре­зультате нелинейных процессов, происходящих в диод­ном балансном смесителе, на контуре L5C12C13 выделя­ется спектр сигналов с промежуточными частотами 6 — 6,35 МГц. Указанный контур настроен на среднее зна­чение промежуточной частоты 6,175 МГц. С катущкой контура L5 индуктивно связана катушка L6t с помощью которой выходные сигналы конвертера подаются на ан­тенный вход приемника.

Заканчивая краткое описание схемы конвертера, ука­жем, что применение балансного диодного смесителя вы­звано стремлением уменьшить количество составляющих комбинационных частот, создающих помехи при приеме радиосигналов.

В конвертере применены резисторы МЛТ-0,25, пере­менный резистор СП-1, конденсаторы КТК, КТК-1, КЛС, К-50-6 (С14) и другие. Катушки индуктивности Llt L2; L3, L4; L5, L6 и L7 выполняют на каркасах диаметром 6,8 мм и высотой примерно 20 мм. В каркасы катушек, изготовленные из полистирола, впрессованы штырьки, предназначенные для установки катушек на печатные платы. Сердечники катушек из феррита марки 600НН (М600НН-3-СС2,8Х14) или 100НН (М100НН-2-СС2.8Х Х14) представляют собой гладкие стержни диаметром 2,8 и длиной 14 мм, запрессованные с одного конца в по­листироловые пробки с резьбой. В каркасах катушек для сердечников должны быть предусмотрены соответствую­щие резьбовые отверстия.

Все катушки выполняют проводом ПЭВ-2 0,35 в соот­ветствии с табл. 7.

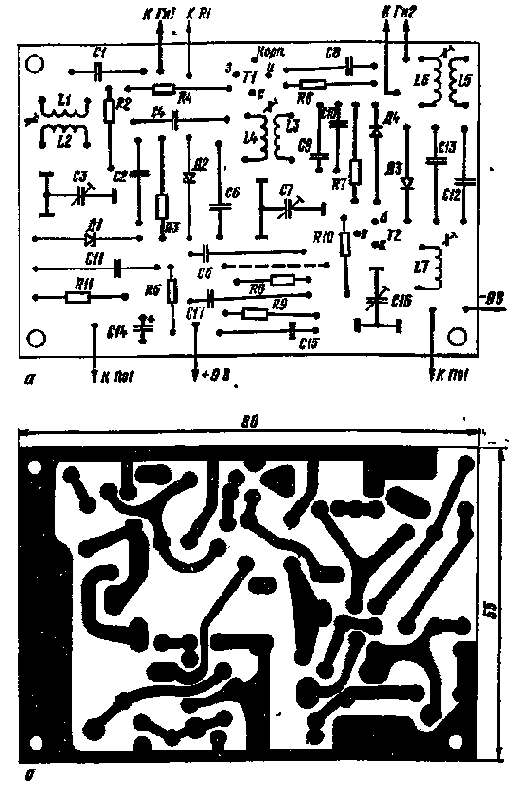

Рис. 38. Монтажная плата:

а — расположение деталей на печатной плате; б — рисунок печатного мон­тажа платы конвертера


Конвертер монтируют на печатной плате, изготовлен­ной из стеклотекстолита толщиной 1,5 мм. Пример вы­полнения печатной платы со схемой расположения на ней деталей конвертера показан на рис. 38. Панельку квар­цевого резонатора устанавливают в корпусе конвертера рядом с .печатной платой. В корпусе располагают также источник питания — батарею «Крона», аккумулятор 7Д-0,1 или две последовательно соединенные батареи 3336Л. Переменный резистор R1, гнезда Гн1, Гн2 и вы­ключатель В1 монтируют на передней, панели конверте­ра. Конструктивное оформление шасси и корпуса может быть самым разнообразным.

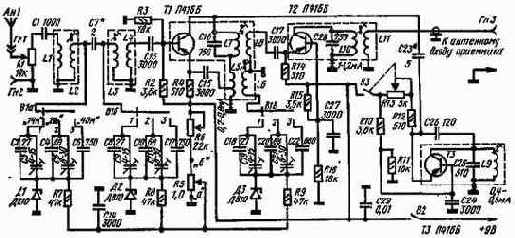

Налаживание конвертера начинают с проверки и исправления возможных ошибок монтажа. Включают напряжение питания конвертера, измеряют и при необхо­димости корректируют режим работы транзисторов в со­ответствии с данными, приведенными на схеме рис. 37, Затем приемник настраивают с помощью СГ (ГСС) на частоту 6,175 МГц.

Для проверки работоспособности гетеродина выход конвертера соединяют с антенным входом приемника ко­аксиальным кабелем длиной не более 50 см. Затем квар­цевый резонатор несколько раз вставляют в панельку: подключение кварцевого резонатора должно вызывать увеличение уровня шумов на выходе приемника. Изме­няя настройку контура L7C16 регулировкой подстроеч-ного конденсатора С16, добиваются устойчивой генера­ции гетеродина.

Настройку контура балансного смесителя L5C12C13 на среднее значение промежуточной частоты 6,175 МГц производят следующим образом. На вход конвертера от СГ (ГСС) подают сигнал с частотой 14,175 МГц. Плав­но перестраивая конвертер регулировкой резистора Rl, добиваются наибольшей громкости на выходе приемни­ка. Затем регулировкой сердечника катушки L5 настра­ивают контур смесителя L5C12C13 в резонанс по мак­симальной громкости на выходе приемника.

Для настройки входного контура и контура УВЧ при­емник настраивают на частоту 6 МГц, а на вход конвер­тера от СГ (ГСС) подают сигнал частотой 14 МГц.


Дви­ жок переменного резистора R1 устанавливают в нижнее по схеме положение, а роторы подстроечных конденса­торов СЗ и С7 — в положение, соответствующее при- мерно 75 % максимальной емкости. Уточнив настройку СГ (ГСС) по появлению звучания на выходе приемни­ка, регулировкой сердечников катушек индуктивности L2 и L3 устанавливают на выходе приемника макси­мальную громкость. Затем приемник перестраивают на верхнее значение промежуточной частоты 6,35 МГц, а движок переменного резистора R1 устанавливают в верх­нее по схеме положение. С выхода СГ (ТСС) на вход конвертера подают сигнал с частотой 14,35 МГц. При­няв сигнал, регулировкой подстроечных конденсаторов СЗ и С7 добиваются максимальной громкости на выходе приемника. Описанные операции по настройке входного контура и контура УВЧ повторяют несколько раз — по­очередно на нижней и верхней границе диапазона кон­вертера.

При работе с конвертером настройку на радиостан­ции производят приемником. Переменным резистором R1 осуществляют лишь подстройку входных контуров конвертера по наибольшей громкости принимаемого си­гнала.
