Сетевой блок питания для Си-Би радиостанции
Сетевой блок питания для Си-Би радиостанции
Си-Би радиостанции, появившиеся на нашем рынке, рассчитаны, как правило, на питание от 10...12-вольтных аккумуляторов. Ток, потребляемый такой станцией в режиме приема, составляет 0,02...0,3 А*, а в режиме передачи (при Рвых= 4 Вт) - 1...1,5А. На рис. 20 приведена принципиальная схема стабилизированного выпрямителя, позволяющего питать такую радиостанцию от сети переменного тока.
Теплоотвод транзистора VT1 выполнен в виде поставленной «на ребро» дюралюминиевой пластины размером 63х23х5 мм. Для лучшего теплового контакта под транзистор рекомендуется ввести теплопроводящую пасту, например, КПТ-8. Остальные элементы выпрямителя монтируют на печатной плате размером 67х40 мм. Диоды VD1-VD4 также ставят «на ребро».
Смонтированную плату устанавливают вертикально и так, чтобы теплоотвод транзистора VT1 и диоды VD1...VD4 хорошо обдувались восходящим потоком воздуха.
Источником переменного напряжения 12,6 В (это значение, заметим, из ряда номинальных) может служить трансформатор мощностью не менее 30 Вт, например, ТН36, ТН46 и др. Трансформаторы типа ТН имеют две, три или четыре 6,3-вольтные обмотки, допускающие как последовательное, так и параллельное их соединение. Возможная коммутация четырехобмоточного трансформатора этого типа, рассчитанного на питание от сети 127/220 В, показана на рис. 21.

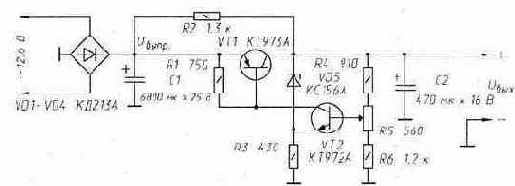

Рис. 20. Принципиальная схема сетевого блока питания
Основные параметры сетевого блока:
Выходное напряжение Uн...................................................................... 8...14 В;
Максимальный ток нагрузки Iн max...................................................... 1,5 А;
Напряжение пульсации DUн................................................................. <10 мВ;
Выходное сопротивление Rвых.............................................................. 0,04...0,07 Ом.
Питание стабилизированного выпрямителя такой конфигурации от источника переменного напряжения 12,6 В позволяет обойтись без какой-либо защиты радиостанции по цепям питания.
Даже при пробое проходного транзистора VT1 напряжение на радиостанции не поднимется выше 15...16 В (на передаче она даже не выйдет из рабочего режима, в сигнале появится лишь фон переменного тока). А при коротком замыкании в цепи нагрузки отдаваемый стабилизатором ток самостоятельно уменьшится почти до нуля, поскольку транзистор VT1 в этом режиме будет закрыт. Блок может быть использован для питания радиостанции, потребляющей в режиме передачи и значительно больший ток. Но лучше в таком случае использовать в качестве VT1 транзистор КТ825Д (Iк max=20 A, h21э=750...18000). С увеличением Iн потребуется соответственно увеличить и емкость конденсатора С1. В противном случае напряжение пульсации на нем - DUвыпр@6*10^3 Iн / C1 (DUвыпр - в вольтах, Iн - в амперах, С1 - в микрофарадах) окажется чрезмерным, периодически выводящим транзистор VT1 из режима стабилизации. В показанной на рис. 22 эпюре напряжений Uкэ@1,5 В - минимальное напряжение коллектор-эмиттер транзистора VT1, при котором он еще сохраняет свои функции.
Рис. 21. Коммутация трансформатора типа ТН При значительном увеличении тока нагрузки потребуется соответственно увеличить площадь теплоотвода под транзистором VT1 и, конечно, использовать более мощный понижающий трансформатор, например, ТН10 (ток нагрузки до 6 А), ТН11 (7,8 А или 8,7 А в зависимости от типа сердечника), ряд других. Потребуется, возможно, заменить кремниевые диоды VD1-VD4 с их довольно большим прямым падением напряжения Uпр =1...1,2 В на германиевые Д303 (ток до 3 А), Д304 (5 А) или Д305 (10 А), в которых Uпр=0,25...0,3 В, или на кремниевые с барьером Шотки 2Д2998Б(В), 2Д219Г и др., имеющие Uпр@0,4 В.
Рис. 22. Эпюры напряжений *) 0,02...0,07 А - в портативных радиостанциях, 0,2...0,3 А - в автомобильных.
