Использование -омного кабеля

Трансиверы и антенны в Си-Би технике рассчитаны на применение 50-омного коаксиального кабеля. Однако 75-омный кабель получил значительно большее распространение, так как применяется в телевизионной технике. Кроме того, 50-омный кабель обычно значительно дороже сравнимого с ним по затуханию 75-омного. Непосредственное подключение 75-омного кабеля к 50-омной аппаратуре приведет к повышению КСВ до 1,5. Такое повышение КСВ с точки зрения энергетических потерь не очень существенно, так как приводит к потере только 4% мощности передаваемого сигнала. Такое небольшое изменение мощности даже не каждым прибором можно зафиксировать, а на слух оно тем более незаметно. Соединение трансивера с 50-омным выходом и 50-омной антенны с использованием 75-омного кабеля приведет к потере мощности в двух 50/75-омных переходах. При этом общие потери составят 1-0,96*0,96=0,078 (7,8%). Такими потерями также можно пренебречь. Попутно можно отметить, что использовать 50-омный кабель для подключения телевизионных антенн не стоит, так как это приводит к получению многоконтурного изображения. В этом случае контрастность повтора, составляющая несколько процентов от контрастности основного изображения, вполне заметна на экране.

Вместе с тем отличие КСВ от 1 приводит к изменению режима выходного каскада передатчика, а КСВ более 3 может привести к выходу его из строя. Кроме того, при КСВ, отличном от 1, сам кабель начинает работать как паразитная антенна. Это приводит к искажению диаграммы направленности, "собиранию" дополнительных радиопомех от электроприборов, расположенных вблизи кабеля, и усилению мешающего воздействия на радиоприемники, телевизоры и другую электронную технику. Поэтому целесообразно всегда стремиться к возможно более точному согласованию передатчика и антенно-фидерной системы.

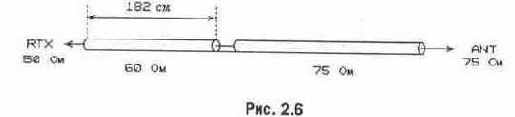

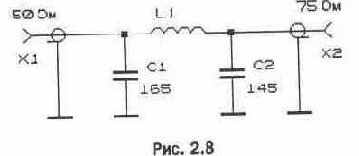

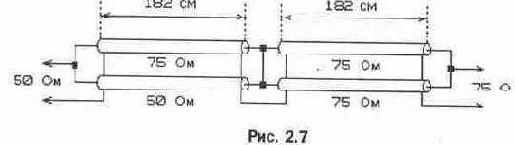

Существует несколько сравнительно простых способов, позволяющих обеспечить согласование 75-омного кабеля с 50-омной Си-Би техникой. Наиболее просто использовать четвертьволновый коаксиальный трансформатор сопротивлений.
