2.6. Переменный аттенюатор

При градуировке 8-метров, измерении чувствительности приемников, настройке антенн большую помощь может оказать переменный аттенюатор. Аттенюатор это устройство, позволяющее уменьшать (ослаблять) электрический сигнал в заданное число раз. Переменный аттенюатор позволяет изменять величину ослабления. В радиотехнике величина ослабления и усиления часто указывается в логарифмических единицах — децибелах. Соотношение между относительными единицами (разами) и децибелами приведено в таблице:

dB

0

1

2

3

4

5

6

7

8

9

10

раз

1,00

1,12

1,26

1,41

1,58

1,78

2,00

2,24

2,51

2,82

3,16


dB

11

12

13

14

15

16

17

18

19

20

раз

3,55

3,98

4,47

5,01

5,62

6,31

7,08

7,94

8,91

10,0

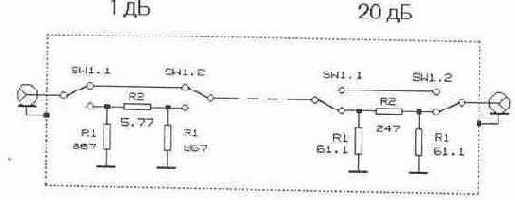

На рис. 2.9 изображена схема аттенюатора, позволяющего изменять затухание через 1 дБ в пределах от 0 до 51 дБ. Аттенюатор состоит из 6 П-образных звеньев, которые могут быть включены в различных комбинациях (на схеме условно показаны два звена). Величины резисторов для звеньев различным ослаблением приведены в таблице:

dB

1

2

4

8

16

20

R1

867

434

221

116

68,7

61,1

R2

5,77

11,6

23,9

52,9

154

247


Ослабление более 20 дБ на одно звено делать нецелесообразно, так как при этом увеличивается погрешность и зависимость ослабления от частоты сигнала.

В аттенюаторе могут применяться только пленочные резисторы. Применение проволочных резисторов недопустимо из-за их значительной индуктивности.

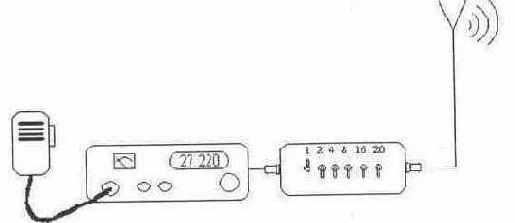

Резисторы подбираются с помощью цифрового омметра с точностью не хуже 1%. При необходимости требуемую величину сопротивления можно получить при параллельном или последовательном соединении двух резисторов. Величины этих резисторов должны отличаться примерно в десять раз. Мощность резисторов определяет допустимую подводимую к аттенюатору мощность. При использовании аттенюатора только в режиме приема мощность резисторов может быть любой. Из практики установлено, что аттенюатор, выполненный на резисторах МЛТ-0,25, выдерживает кратковременное включение (2...3 секунды) и в тракте передачи 4-х ваттного трансивера.
