Сетевой блок питания

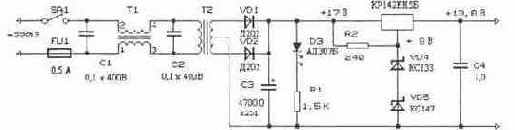

Довольно часто мобильные радиостанции, предназначенные для работы от источника постоянного тока 13,8 В, используются в стационарных условиях. В этом случае для их работы необходим сетевой источник питания с выходным напряжением 13,8 В и током нагрузки не менее 1,5...2,0 А. Схема простого блока питания приведена на рис. 4.1.


Рис. 4.1

В качестве трансформатора Т2 используется любой подходящий по напряжению и максимальному току вторичных обмоток. В данной схеме максимально-допустимый ток вторичных обмоток должен быть не менее половины тока потребления радиостанции. Переменное напряжение вторичной обмотки составляет 25...30 В с отводом от средней точки. Трансформатор Т1 и конденсаторы С1 и С2 образуют сетевой фильтр, предотвращающий попадание высокочастотных помех в сеть электропитания. Конденсаторы должны иметь рабочее напряжение не менее 400 В. Трансформатор Т1 намотан на ферритовом кольце диаметром 20...30 мм с проницаемостью 400...2000. Обмотка выполняется двумя сложенными вместе проводами МГШВ и имеет 10...20 витков. Стабилизатор напряжения КР142ЕН5Б устанавливается на радиаторе с поверхностью 100 кв. см. Максимальный ток источника питания при использовании микросхемы стабилизатора данного типа составляет 3 А. Вместо КР142ЕН5Б возможно использовать другие стабилизаторы этой серии при

подборе стабилитронов VD4, VD5 для получения выходного напряжения 13,8 В. При этом максимальный ток источника питания будет определяться максимально допустимым током примененной микросхемы.
