Многотональный "биппер"

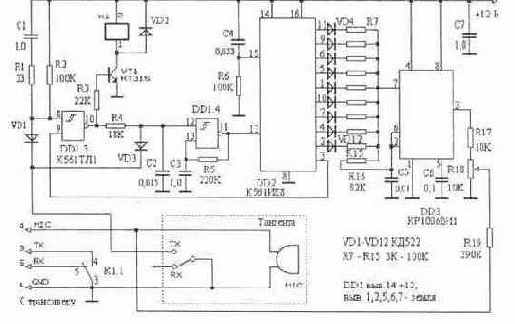

Путем добавления в предыдущую схему управляемого генератора звукового сигнала можно изготовить 9-ти тональный "биппер". Схема такого устройства приведена на рис. 5.20.
Рис. 5.20
Работа данного устройства не отличается от работы описанного выше. В схему только добавлен генератор сигналов звуковых частот, управляемый напряжением. Этот генератор реализован на микросхеме DD3. При настройке необходимо подобрать величины резисторов R7 — R15 для получения желаемой музыкальной фразы.
