Устройство для калибровки S-метров

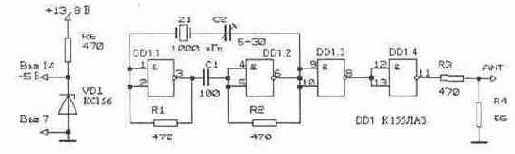

При отсутствии генератора стандартных сигналов для калибровки S-метров можно воспользоваться калибратором, схема которого приведена на рис. 5.7.


Рис. 5.7

Как видно из схемы, калибратор представляет собой генератор прямоугольных импульсов, частота следования которых стабилизирована кварцем. При использовании кварца на частоту 1000 кГц в Си-Би диапазон попадает 27-я гармоника (частота 27 МГц, 4 канал сетки С "российского" стандарта). Уровень 27-й гармоники значительно меньше уровня сигнала основной частоты. Это позволяет для получения необходимого уровня выходного сигнала использовать простой делитель на резисторах R3 и R4. Питание калибратора осуществляется от блока питания трансивера через стабилизатор на стабилитроне VD1. Конденсатор С2 позволяет подстроить частоту генерации. Перед использованием калибратора проводится измерение уровня его сигнала на частоте 27 МГц. Для этого собирается схема рис. 5.8. Трансивер настраивают на 4-й канал сетки С "российского" стандарта и с помощью переменного аттенюатора стрелку S-метра устанавливаются в средней части шкалы (например, на деление, соответствующее силе сигнала S8). Далее вместо калибратора подключается генератор стандартных сигналов, настроенный на частоту 27 МГц. Точная настройка частоты генератора производится по максимальным показаниям S-метра. Затем уровень сигнала генератора изменяется так, чтобы стрелка S-метра установилась на той же отметке, что и при подключении калибратора (при этом затухание аттенюатора изменять нельзя). Очевидно, что в этом случае уровни сигнала генератора и калибратора равны. Для удобства использования подбором резистора R3 можно установить выходной сигнал калибратора так, чтобы он точно соответствовал показанию S-метра S 9+20 (что соответствует -53 дБм, 500 мкВ).

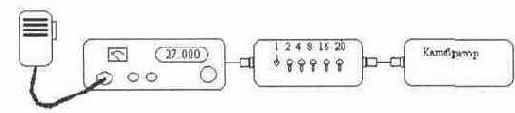

Для проведения калибровки S-метра приемника собирается схема рис. 5.8.


Рис. 5.8

С помощью переменного аттенюатора устанавливается ослабление сигнала 20 дБ. В этом случае на вход приемника поступает сигнал -73 дБм, 50 мкВ и S-метр должен показывать силу сигнала S-9.
Если показания отличаются, то показания S-метра следует откорректировать. Для этого в схемах трансиверов обычно предусмотрены специальные подстроечные резисторы. В случае использования самодельного стрелочного S-метра, схема которого приведена на рис. 5.6, подстройка производится резистором R2. Далее увеличивают ослабление аттенюатора каждый раз на 6 дБ и отмечают положения стрелки соответствующее силе сигнала 8 баллов, 7 баллов и так далее. В последнюю очередь устанавливают .ослабления 10 дБ и 0 дБ и отмечают положения стрелки, соответствующие силе сигнала S 9+10 и S 9+20. Следует отметить, что не во всех трансиверах шкала S-метра соответствует приведенной выше таблице и добиться соответствия показаний S-метра и принятой шкалы оценки силы сигналов не всегда удается. С помощью калибратора можно проверить и избирательность приемника трансивера. Для этого на трансивере устанавливается 5-й канал (при этом настройка приемника оказывается на 10 КГц выше частоты сигнала калибратора) и фиксируются показания S-метра. По полученным результатам производится вычисление ослабления сигнала соседнего канала. Если на выходе калибратора сигнал имеет уровень S 9+20, а S-метр показал 2 балла, то в соответствии с приведенной таблицей ослабление составит 115 дБм-53 дБм=62 дБ.
