Согласующие устройства
Согласующие устройства

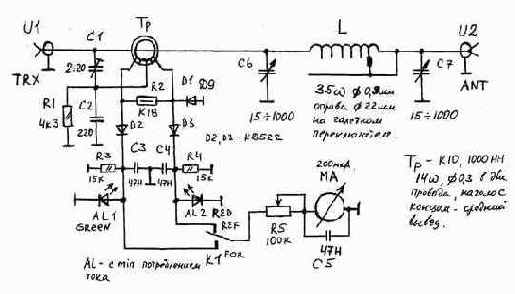

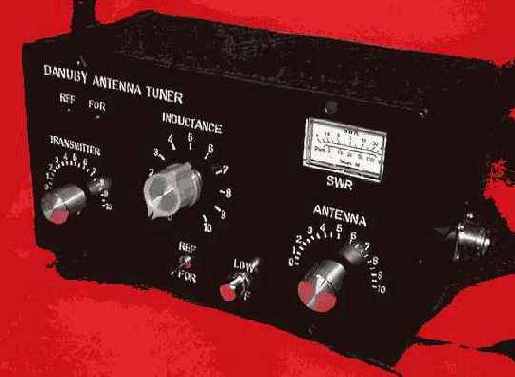

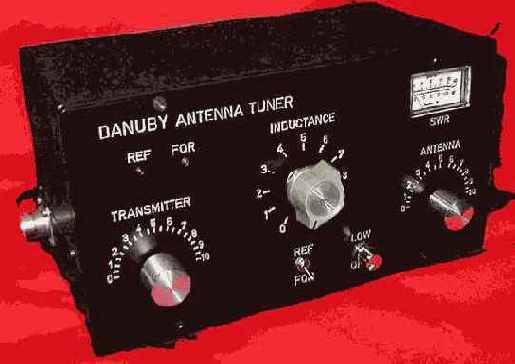

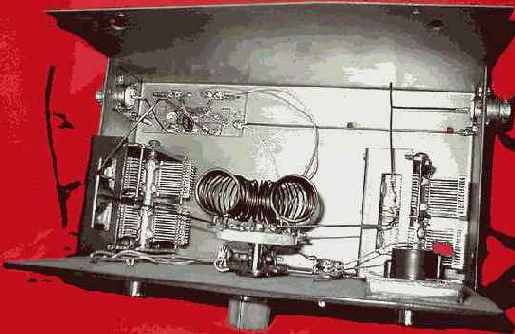

Согласующее устройство. Опыт многочисленных контактов и общения с пользователями транзисторной техники, говорит о том, что редко какой радиолюбитель, не занимающийся постоянно конструированием, делает попытки разобраться в вопросах согласования трансивера с нагрузкой. Мысли о согласовании в таких головах начинают возникать только после случившейся аварии в аппаратуре. Ничего не поделать – реалии сегодняшнего таковы… Экзамены при получении категорий до сих пор не стали популярны, в лучшем случае – это сдача телеграфной азбуки. Хотя для современных условий на мой взгляд более целесообразно проверять именно техническую грамотность – поменьше было бы «групповух для работы на даль» и «рассусоливаний» по поводу преимуществ UW3DI перед «всякими Айкомами и Кенвудами»… Хотелось бы акцентировать внимание счастливых пользователей буржуинской техники без антенных тюнеров, да и самодеятельных конструкторов тоже, на этом очень важном вопросе. Автора радует тот факт, что реже и реже на диапазонах слышны разговоры о том, что если это транзисторный ШПУ – то обязательны TVI или постоянное «вылетание» выходных транзисторов. Если транзисторный усилитель спроектирован правильно, грамотно изготовлен и при эксплуатации постоянно не превышаются максимальные режимы радиоэлементов, то он практически "вечен", теоретически в нём сломаться ничего не может. Обращаю внимание на то, что если постоянно не превышаются максимально допустимые параметры транзисторов - они никогда не выходят из строя. Кратковременную перегрузку, особенно транзисторы, предназначенные для линейного усиления КВ диапазона, выдерживают достаточно легко. Изготовители мощных ВЧ транзисторов проверяют надёжность произведённого продукта таким способом - берётся ВЧ резонансный усилитель, после того, как на выходе устанавливаются оптимальный режим и номинальная мощность, вместо нагрузки подключают испытательное устройство. Элементы настройки позволяют менять активную и реактивную составляющие нагрузки. Если в оптимальном режиме нагрузка связана с испытуемым транзистором через линию с волновым сопротивлением 75Ом, то обычно в рассматриваемом устройстве отрезок линии замыкается резистором сопротивлением 2,5 или 2250Ом.
