АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ТЕЛЕВИЗОРА


Устройство, принципиальная схема которого приведена на рис. 14, предназ­начено для автоматического выключения телевизора после окончания программы передач. Устройство можно применить в телевизорах как черно-белого, так и цветного изображения, у которых имеется дробный детектор. Для питания устройства используют напряжение 20...30 В с блока питания телевизора. Ток потребления около 30 мА.

Устройство состоит из входного усилителя на транзисторах VI, V2, на вход которого поступает положительное напряжение от дробного детектора телевизора, и реле времени на транзисторах V5, V6, нагрузкой которого служит электромагнитное реле К1. Для включения телевизора нажимают на кнопку S1. При этом напряжение сети поступает к блоку питания телевизора. От вторичного напряжения в течение около 1 мин через резистор R5 и эмиттерный переход транзисторов V5, V6 заряжается конденсатор С2. Ток зарядки конденсатора С2 удерживает транзисторы V5 и V6 открытыми. Конденсатор СЛ заряжается через обмотку реле К1 и оно срабатывает, блокируя контактами К1.1 контакты кнопки S1.

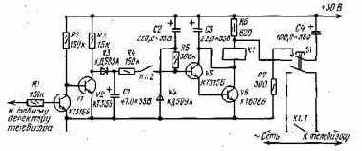

Рис. 14

При отпускании кнопки конденсатор С4 дозаряжается до напряжения питания. Если в течение 1 мин после включения телевизора положительное напряжение с дробного детектора поступит на вход устройства, транзистор VI откроется, V2 закроется и конденсатор С1 через резистор R3 и диод V3 быстро зарядится до напряжения источника питания. Ток, проходящий через диод V3, резистор R4 и контакты К1.2, удерживает транзисторы V5, V6 открытыми после зарядки конденса­тора С2.

После окончания программы передач напряжение на дробном детекторе понижа­ется до нуля, транзистор VI закрывается, V2 открывается, шунтируя цепь зарядки конденсатора С1. Через 5...7 с конденсатор С1 разрядится, транзисторы V5, V6 закроются и реле К1 отпустит якорь, выключив контактами К 1.1 цепь питания телевизора. Задержка 5...7 с на выключение, обеспечиваемая диодом V3, необходима для того, чтобы дать владельцу возможность переключить телевизионный канал.
Конденсатор СЗ устраняет вибрацию якоря при отключении реле, возможную при нестабилизированном источнике питания. Диод V4 способствует быстрой разрядке конденсатора С2 после выключения телевизора, отключение конденсатора С1 контак­тами К1.2 ускоряет отпускание якоря реле, повышая надежность работы устройства. Телевизор можно выключить и до окончания программы передач, для чего необходи­мо кратковременно нажать на кнопку S1. При этом заряженный конденсатор С4 подключается к обмотке реле К1, оно отпускает якорь и после отпускания кнопки телевизор выключается.

В устройстве можно использовать транзисторы КТ315В, КТ312Б и любой из серии КТ608 со статическим коэффициентом передачи тока не менее 40. Диоды V3, V4 кремниевые, на прямой ток не менее 50 мА и обратное напряжение не менее 50 В. Конденсаторы С1 — С4 желательно выбрать типа К52-1 или К53-1. Кнопка S1 и контакты реле К1 должны быть рассчитаны на коммутацию тока 1 А при напряжении 200 В. Обмотка реле должна иметь сопротивление 500...600 Ом (напряжение срабаты­вания 24...30 В). При использовании других реле необходимо подобрать резистор R6 и конденсатор С4. Порядок выбора этих элементов описан ранее.

При налаживании устройства сначала проверяют падение напряжения на транзи­сторе V6. Оно не должно превышать 3 В. В противном случае необходимо применить транзисторы V5 и V6 с большим статическим коэффициентом передачи тока. Выдержку времени на отпускание якоря реле при отсутствии входного сигнала можно изменить подборкой емкости конденсатора С2, после окончания программы передач — подборкой емкости конденсатора С1.

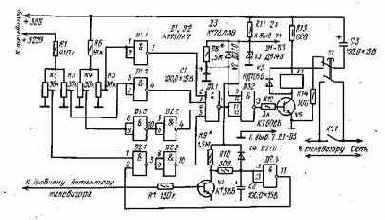

Рис. 15

Устройство, принципиальная схема которого показана на рис. 15, автоматически выключает телевизор при больших колебаниях напряжения сети, возникновении в нем неисправности или после окончания программы передач. При появлении неисправно­сти зачастую повышаются вторичные напряжения, что может привести к выходу из строя других элементов. Несвоевременное выключение неисправного аппарата иногда может стать причиной его загорания.



Устройство автоматического выключения контролирует два основных вторичных напряжения 320 В и 30 В и при их отклонении в большую или меньшую сторону от номинального значения (а также после окончания программы передач) обесточивает телевизор. Включают телевизор нажатием на кнопку S1. При этом напряжение сети поступает к блоку питания телевизора и с его выходов поступают вторичные напряжения. На время разогревания катодов радиоламп анодное напряжение превы­шает номинальное значение. В течение 1 мин после включения через резистор R8 заряжается конденсатор С1, на вывод 9 элемента D3.2 поступает напряжение низкого логического уровня и на выходе этого элемента устанавливается напряжение высокого уровня. Транзистор V4 открывается, конденсатор СЗ заряжается через обмотку реле К1 и оно срабатывает.

После разогревания катодов электронных ламп вторичное напряжение понижает­ся до номинального значения. Элементы D1.1 и D1.2 контролируют повышение напряжения, D1.3, D2.1 — D2.3 — его понижение. При номинальном значении вторич­ного напряжения с подстроечных резисторов R3 и R5 на входы элементов D1.2 и D1.1 поступает напряжение, воспринимаемое элементами как напряжение низкого уровня, а с подстроечных резисторов R2 и R4 на входы элементов D2.1 и D1.3 — как напряжение высокого уровня. При этом на входы элемента D3.1 поступает напряжение высокого уровня, на его выходе устанавливается напряжение низкого уровня и реле К1-не отпускает якоря после зарядки конденсатора С2. Если хотя бы одно из вторичных напряжений (320 В или 30 В) станет больше или меньше установленных подстроечны-ми резисторами R2 — R5 значений, переключатся соответствующие элементы, на выходе элемента D3.2 установится напряжение низкого уровня, реле К1 отпустит якорь и контактами К1.1 выключит телевизор.

При работе телевизора положительное напряжение с дробного детектора удержи­вает транзистор VI открытым, шунтируя цепь зарядки конденсатора С2. По окончании программы передач транзистор VI закрывается и через резисторы R9 и R10 в течение 1 мин заряжается конденсатор С2 до напряжения переключения элемента D2.4, после чего на его выходе устанавливается напряжение низкого уровня.


Элементы D2.1, D2.3, D3.1, D3. 2 переключаются, транзистор V6 закрывается, и реле К1 отпускает якорь, размыкая контактами К1.1 цепь сетевого питания телевизора.

В устройстве кроме автоматического предусмотрено также ручное выключение телевизора. При нажатии на кнопку S1 заряженный до напряжения источника питания конденсатор СЗ подключается к обмотке реле К1 и оно отпускает якорь, размыкая контакты К1.1. После отпускания кнопки S1 телевизор выключается.

Резистор R10 предназначен для ограничения тока через транзистор VI при разрядке конденсатора С2, диоды V2 и V4 — для быстрой разрядки конденсаторов С1 и С2 после выключения телевизора, диод V5 шунтирует всплески напряжения самоиндукции на обмотке реле К1 в момент закрывания транзистора V6.

Транзистор V6 кремниевый средней мощности, способный выдерживать напряже­ние между коллектором и эмиттером не менее 60 В, VI — любой кремниевый, маломощный, соответствующей структуры. Транзисторы должны иметь статический коэффициент передачи тока не менее 50. Диоды V2 и V4 должны обладать малым обратным током (КД521Б, Д220), V5 — КД105Б, Д226Б.

При налаживании устройства сначала отключают выход элемента D3.1 и подбирают резистор R8 таким, чтобы при нажатии на кнопку S1 реле К1 срабатывало и примерно через 1 мин отпустило якорь. Затем присоединяют выход элемента D3.1, отключают вывод 9 элемента D3.2 и вывод 2 элемента D2.1. Устанавливают движки подстроечных резисторов R2, R4 в верхнее, a R3, R5 — в нижнее по схеме положение. Вилки сетевого питания телевизора подключают к выходу ЛАТРа, устанавливают на его выходе напряжение 200 В и кратковременно нажимают на кнопку S1. После разогревания ламп телевизора движок подстроечного резистора R2 медленно переме­щают до момента отпускания якоря реле К1.

Отключив выход элемента D2.3 и включив телевизор, перемещают движок подстроечного резистора R4 до положения, при котором телевизор выключается. После этого присоединяют выход элемента D2.3 и повышают напряжение на выходе ЛАТРа до 235 В.Включив кнопкой S1 телевизор, перемещают движок подстроечного резистора R5 до отпускания якоря реле К1. Отключив выход элемента D1.1, аналогичным образом устанавливают порог срабатывания на превышение напряжения подстроечным резистором R3. После этого присоединяют выход элемента D1.1, вывод 9 элемента D3.2, вывод 2 элемента D2.1 и устанавливают на выходе автотрансформа­тора напряжение 220 В. После включения и разогревания телевизора переключатель телевизионных каналов переключают на неработающий канал. По истечении 1 мин реле К1 должно отпустить якорь и выключить телевизор. Выдержку на выключение телевизора по окончании программы передач можно установить подборкой резистора R9. При увеличении на выходе ЛАТРа напряжения свыше 235 В или понижении его до 200 В и менее телевизор также должен выключаться.
