ФОТОЭКСПОЗИМЕТР


Описываемый фотоэкспозиметр предназначен для определения времени экспозиции при фотопечати и автоматического выключения лампы увеличителя после истечения этого времени. Применение этого прибора позволяет значительно сократить время, затрачиваемое на отпечатку фотоснимков, повысить их качество и исключить расход материалов для пробных отпечатков. Прибор дает возможность плавно регулировать освещенность лампы увеличителя, что создает дополнительное удобство при работе с негативами малой плотности. Минимальное время экспозиции 0,5 с, максимальное — 60 с.

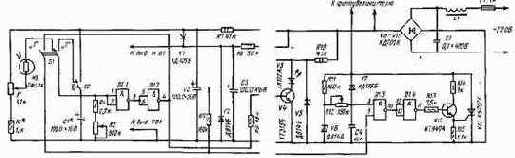

Принципиальная схема экспозиметра показана на рис. 17. На логических элемен­тах D1.1 и D1.2 и фоторезисторе R3 собран измерительный узел. На транзисторе V4 и светодиоде V3 выполнен узел индикации. Элементы D1.3, D1.4, транзистор V12, тринистор V13, диодный мост V8 — VII с высокочастотным фильтром на дросселе L1 и конденсаторе С5 составляют регулятор мощности. Режим работы выбирают переключателем S1. В положении «1» определяют время экспозиции, в положении «2» экспонируют снимок. Если негативы имеют одинаковую плотность и печатают снимки на фотобумаге одного типа, достаточно определить время экспозиции только первого отпечатка, остальные снимки печатают с таким же временем экспозиции.

В положении «1» переключателя S1 через резистор R6 на вывод 9 элемента D1.3 поступает напряжение высокого уровня, что позволяет переменным резистором R12 регулятора мощности установить нужную освещенность проекции снимка. Установив переменным резистором R1 тип используемой фотобумаги, помещают фоторезистор R3 светочувствительным слоем вверх в зону средней освещенности проекции снимка и перемещением движка переменного резистора R5 определяют положение, при котором светодиод V3 начинает светиться. После этого переключатель S1 переводят в положение «2». Контакты переключателя подключают ко входу элемента D1.1 конденсатор С1, а к выходу — вывод 9 элемента D1.3. Напряжение низкого уровня, поступающее с выхода элемента D1.2 на вывод 9 элемента D1.3, устанавливает регулятор мощности в нерабочий режим и лампа фотоувеличителя гаснет.
