ЭЛЕКТРОННЫЕ ШАХМАТНЫЕ ЧАСЫ


Эти часы являются электронным аналогом механических шахматных часов. Они рассчитаны на игру блицпартий по 5 мин каждая. По истечении этого времени включается звуковой сигнал и загорается один из светодиодов, указывающий, у кого из соперников закончилось игровое время. Отсчет времени производят по показаниям микроамперметров, шкалы которых проградуированы в минутах (конечная отметка — 2,5 мин). Устройство во время игры потребляет ток не более 3 мА. Небольшие габаритные размеры и масса позволяют использовать часы для игры в шахматы в походных условиях, в поезде, в автомобиле.

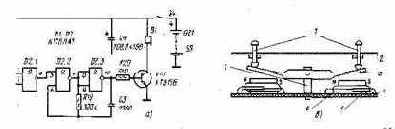

Принципиальная схема электронных шахматных часов показана на рис. 8, а. Устройство состоит из времязадающего узла, собранного на транзисторах V2, V3 и конденсаторах Cl, C2, узла световой сигнализации на микросхеме D1 и светодиодах V6, V7, узла звуковой сигнализации на микросхеме D2, транзисторе V10 и телефоне B1 и параметрического стабилизатора напряжения питания на стабилитроне VI и резисторе R13.

В исходном состоянии магнитоуправляемые герконы SI, S2 замкнуты, конденса­торы Cl, C2 разряжены, транзисторы V2, V3 закрыты и ток через микроамперметры РА1, РА2 не протекает. На выходе логических элементов D1.2, D1.+ действует напряжение низкого уровня, поэтому транзисторы V8, V9 закрыты и светодиоды V6, V7 выключены. На выходе элемента D2.1 действует напряжение низкого уровня и мультивибратор на элементах D2.2, D2.3 не работает, а транзистор V10 закрыт. При размыкании контактов выключателя S3 (S1 замкнут) через резисторы R5, R6 начинает очень медленно заряжаться конденсатор С1. По мере увеличения напряжения на нем транзистор V2 плавно открывается и ток через измерительный прибор РА1 увеличива­ется. При достижении на конденсаторе С1 напряжения около 4,5 В выходное напряжение элемента D1.4 меняется с низкого уровня на высокий, открывается транзистор V9 и включается светодиод V7. На выходе элемента D2.1 устанавливается напряжение высокого уровня, включается мультивибратор и телефон начинает воспроизводить звуковой сигнал.
При переключении элемента D1. 3 напряжение низкого уровня поступает на вывод 2 элемента D1.1, исключая возможность одновременного свечения обоих светодиодов, если время игры у соперников закончи­лось почти одновременно. Аналогично при замыкании геркона S2 работает и второй канал на транзисторе V3, логических элементах Dl.l, D1.2 и транзисторе V8 со светодиодом V6.



Устройство в исходное состояние переводят замыканием на 0,5... 1 с контактов выключателя S3. При этом конденсаторы С1 и С2 разряжаются через диоды V4, V5 и резистор R16. Часы надо переводить в исходное состояние после каждого включения питания выключателем S4. Стабилизатор напряжения на стабилитроне VI и резисторе R13 уменьшает погрешность выдержки времязадающего узла при понижении напря­жения батареи.

Транзисторы V2, V3 в шахматных часах должны иметь напряжение отсечки 5...7 В. Диоды V4, V5 следует выбрать с малым обратным током утечки, например, из серий КД521, Д220. Конденсаторы С1, С2 должны иметь малый ток утечки (К52-1, К52-2). Герконы могут быть любыми с замыкающими контактами. Телефон В1 — ТОН-2 с сопротивлением обмотки 1600 Ом. Микроамперметры РА1, РА2 — М476, применяемые в магнитофонах для индикации уровня записи.

Один из вариантов конструкции узла управления герконами показан на рис. 8, б. Кнопки 1 (S1 и S2) расположены на верхней панели 2 часов. К плате 4 приклеены магниты 5, а рядом с ними впаяны герконы 6. На стойке 7 на оси качается стальное коромысло 3. Расстояние от геркона до магнита выбирают таким, чтобы при поднятой накладке коромысла контакты геркона были замкнуты. При опускании соответству­ющего плеча коромысла накладка этого плеча шунтирует поле магнита и геркон размыкается.

Налаживание шахматных часов начинают с времязадающего узла. Движки подстроенных резисторов R2 и R8 устанавливают в среднее положение. При замкнутых контактах выключателя S3 и замкнутом герконе S1 резистором R2 устанавливают стрелку микроамперметра РА1 на нулевую отметку шкалы. Затем размыкают контакты S3 и подстроечным резистором R5 в цепи зарядки конденсатора С1 устанавливают такое сопротивление, чтобы выдержка времени до момента переключения элементов D1.3, D1.4 и включения телефона В1 и светодиода V7 соответствовала 2,5 мин.При этом размечают шкалу микроамперметра РА1 на пять делений, каждое из которых соответствует 0,5 мин. Чувствительность микроампер­метра устанавливают подстроечным резистором R3.

Узел на транзисторе V3 налаживают аналогичным образом. Остальные узлы налаживания не требуют.
