ЭЛЕКТРОННЫЙ БЫТОВОЙ ПРИБОР


Этот прибор может выполнять функции регулятора мощности, терморегуля­тора, автоматически включать или выключать освещение, сигнализировать о повыше­нии или понижении сопротивления датчика, периодически переключать ток нагрузки, служить зарядным устройством для аккумуляторных и гальванических батарей с плавным регулированием зарядного тока от 10 мА до 3 А, использоваться в качестве реле времени на включение или выключение с выдержками времени от 1 с до 30 мин. Регулирование мощности в нагрузке и выдержку времени на включение или выключение можно совмещать с другими режимами работы прибора. Мощность подключаемой к прибору нагрузки не должна превышать 700 Вт.

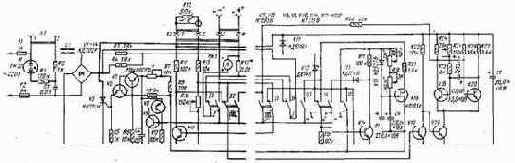

Принципиальная схема прибора показана на рис. 12. Узел управления тринисто-ром V5 собран на транзисторах V6 — V9. Транзистор V10 работает инвертором постоянного напряжения, a V14 — инвертором пульсирующего напряжения. Узел установки выдержки времени выполнен на транзисторе V16. Мультивибратором на транзисторах V18, V20 управляет ключ на транзисторах V17, V19. Переключателями SI — S7 устанавливают требуемый режим работы. К гнездам разъема XI подключают нагрузку регулятора мощности, к гнездам 1 и 2 разъема Х2 подключают датчик температуры, а к гнездам 3 и 4 — батарею аккумуляторов для зарядки.
