МУЗЫКАЛЬНЫЙ СИГНАЛИЗАТОР
Описанное здесь устройство предназначено для воспроизведения фрагмента мелодии, содержащей не более 15 музыкальных звуков минимальной продолжительности. Питается оно от сети, в ждущем режиме тока не потребляет.

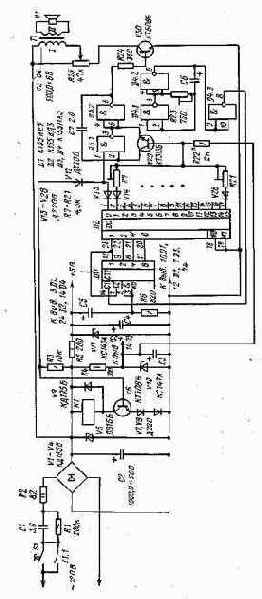

Принципиальная схема музыкального сигнализатора изображена на рис. 23. Устройство содержит бестрансформаторный блок питания на гасящем конденсаторе С1, диодах VI — V4, блок стабилизации на стабилитронах V5, V10, VII, узел автоматического выключения на транзисторе V6 и реле К1, тональный генератор на логических элементах D3.1, D3.2, тактовый генератор на элементах D4.1, D4.2, двоичный счетчик D1, двоично-десятичный дешифратор 4x16 D2 и усилитель мощности на транзисторе V30.
При нажатии на кнопку S1 напряжение сети поступает в блок питания сигнализатора. Блок стабилизации формирует напряжения 20 В и 5 В. От напряжения 5 В заряжается конденсатор С5, на выводы 2, 3 микросхемы D1 поступает положительный сигнал, и счетчик устанавливается в нулевое состояние. На выходе дешифратора D2 устанавливается напряжение низкого уровня, запрещающее работу генератора тона. Транзистор V6 закрыт, реле К1 выключено. После окончания переходных процессов начинает работать тактовый генератор и с его выхода на счетный вход С1 счетчика поступают импульсы. После первого импульса на выходе 1 дешифратора устанавливается напряжение низкого уровня, на остальных выходах — напряжение высокого уровня. Диод V12 закрывается, транзистор V6 открывается током через резистор R3, и реле К1 срабатывает, блокируя контактами К1.1 кнопку S1. На вывод 1 элемента D3.1 поступает напряжение высокого уровня, и включается генератор тона, причем его частота зависит от режима транзистора V29. При каждом последовательном переключении дешифратора к базе транзистора V29 подключается различное сопротивление подстроечных резисторов R7 — R21, соответственно изменяющее режим транзистора. Тональный сигнал усиливается транзистором V30 и воспроизводится громкоговорителем В1. Желаемую громкость устанавливают переменным резистором R25.
После 16-го импульса дешифратор устанавливается в нулевое состояние, транзистор V6 закрывается, реле К1 отпускает якорь и сигнализатор выключается.
Диоды V7, V8 нужны для надежного закрывания транзистора V6; диод V12 запрещает прохождение напряжения высокого уровня на базу транзистора V6; диод V9 защищает транзистор V6 от всплеска напряжения самоиндукции обмотки реле при его выключении; диоды V12 — V28 обеспечивают необходимый режим транзистора V29 при переключении дешифратора. В связи с тем что источник питания слаботочный, для исключения влияния работы тактового генератора на генератор тона они развязаны по напряжению питания.
Рис. 23
Статический коэффициент передачи тока всех транзисторов должен быть не менее 50. Диоды VI — V4, V9 должны быть рассчитаны на обратное напряжение не менее 400 В и прямой ток 300...400 мА; остальные — любые кремниевые маломощные, например КД103Б, КД521Б. Конденсатор С1 на номинальное напряжение не менее 400 В. В качестве подстроечных резисторов R7 — R21 желательно применять С5-2, С5-15. Реле — РЭС-10, паспорт РС4.524.302. Динамическая головка любая мощностью 0,5 Вт. Трансформатор Т1 можно использовать от любого радиотрансляционного громкоговорителя.
При налаживании устройства не забывайте, что его элементы находятся под напряжением сети. Сначала подборкой резистора R3 при нулевом состоянии дешифратора добиваются, чтобы напряжение на коллекторе транзистора V6 было не более 2,5 В. Подбирают фрагмент мелодии, в которой число музыкальных звуков в пересчете на число звуков с минимальной длительностью не превышает 15. Положим, фрагмент мелодии содержит семь четвертных, две половинных и одну целую ноту. Число звуков минимальной продолжительности будет равно 7 + 2x2+1x4=15.
После этого составляют таблицу частот. Показанная здесь для примера таблица составлена для фрагмента русской народной песни «Не корите меня, не браните».
