ПАРАМЕТРИЧЕСКИЕ СИГНАЛИЗАТОРЫ


Эти устройства используют для подачи звукового сигнала при «уходе» контролируемого параметра за установленные пределы. Датчиком могут служить терморезистор, фоторезистор, контакты и т. п.

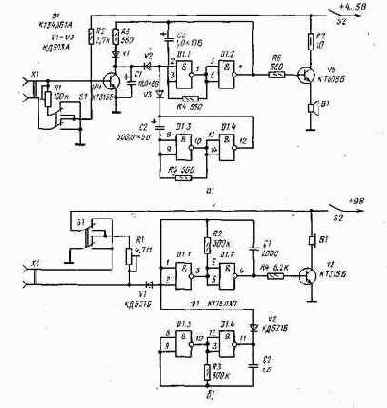

Принципиальная схема параметрического сигнализатора, собранного на микросхе­ме и транзисторах, представлена на рис. 20,а. Ток потребления в исходном состоянии — не более 5 мА. К гнездам XI подключают датчик. Переключателем S1 выбирают нужный режим контроля. На транзисторе V4 собран электронный ключ. Генератор звукового сигнала выполнен на логических элементах Dl.l, D1.2, а модулирующий генератор — на D1.3, D1.4. Транзистор V5 — усилитель мощности звукового сигнала. Если при изменении контролируемого параметра сопротивление датчика уменьшается, как, например, у датчика температуры, переключатель S1 устанавливают в нижнее (по схеме) положение, если увеличивается — в верхнее. Предположим, что переключатель S1 находится в верхнем положении, и сопротивле­ние датчика меньше сопротивления, установленного подстроечным резистором R1. Ток, протекающий через резистор R2 и датчик, удерживает транзистор V4 открытым. Генератор звуковой частоты на микросхемах Dl.l, D1.2 выключен.

При увеличении сопротивления датчика сверх установленного резистором R1 значения транзистор V4 закрывается и включается генератор звуковой частоты. Модулирующий генератор на микросхемах D1.3, D1.4 работает постоянно и обеспечи­вает прерывистый звукой сигнал в громкоговорителе В1. Резистор R3, диод VI и конденсатор С1 образуют цепь положительной обратной связи по напряжению, способствующей резкому переходу устройства от исходного режима к режиму генерации сигнала и, наоборот, при медленном изменении сопротивления датчика. Диоды V2, V3 служат для развязки узлов сигнализатора по управляющим сигналам.

При использовании в устройстве микросхемы К155ЛАЗ потребляемый ток увеличится до 20 мА, а К131ЛАЗ — до 40 мА. Транзистор V5 может быть любым из серий КТ608, КТ603. Статический коэффициент передачи тока транзисторов V4 и V5 не должен быть менее 40.
Вместо КД503А можно использовать диод Д220Б. Громкоговоритель — любой. Для датчика пригоден терморезистор сопротивлением 10... 100 кОм или фоторезистор, рабочий ток через который не менее 0,5 мА.


Рис. 20
Если необходим очень экономичный сигнализатор, его можно собрать на микросхеме К176ЛА7 (см. рис. 20, б). Ток потребления этого устройства в исходном режиме не более 0,1 мА. Он позволяет использовать высокоомные датчики (сопротив­лением до 5 МОм). Если сигнализатор должен срабатывать при уменьшении сопротивления датчика ниже установленного переменным резистором R1 уровня, переключатель S1 ставят в верхнее (по схеме) положение, при увеличении сопротивле­ния датчика — в нижнее. По принципу работы это устройство не отличается от предыдущего, за исключением отсутствия узла положительной обратной связи по напряжению (требуемая скорость переключения обеспечена быстродействием микро­схемы). Телефон В1 — низкоомный, например, ТК-67.
