ПЕРЕГОВОРНЫЕ УСТРОЙСТВА




ПЕРЕНОСНОЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

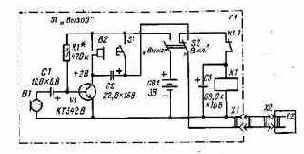

Быстро установить телефонную связь в походных условиях можно посред­ством переговорного устройства, принципиальная схема которого показана на рис. 24. Оно содержит две аналогичные самодельные телефонные трубки Е1 и Е2, в ручках которых смонтированы все детали устройства и источники питания. Трубки соединены двухпроводной линией связи, суммарное сопротивление всех проводников которой не должно превышать 5 Ом. Каждая трубка питается от батареи из двух гальваниче­ских элементов 332 и потребляет при разговоре ток не более 2 мА.

Рис. 24

В ручке каждой трубки расположены: усилитель на транзисторе VI,. батарея элементов GB1, реле К1 звукового сигнала, кнопка S1 вызова, переключатель S2, микрофон В1, телефон В2 и разъем XI для подключения линии связи. В исходном состоянии переключатель S2 должен быть в положении «Выкл.» и реле К1 подключено к линии связи. Для подачи сигнала вызова необходимо перевести переключатель S2 в положение «Вкл.» и нажать на кнопку S1 «Вызов». При этом напряжение питания через линию связи поступит на обмотку реле, расположенного в трубке Е2, и его якорь начнет вибрировать, формируя низкочастотный звуковой сигнал. После включения переключателя S2 на трубке Е2 коллекторы транзисторов соединяются через конденсаторы С2 и усиленные звуковые сигналы микрофонов одновременно воспроизводятся телефонами.

В устройстве можно применить кремниевые маломощные транзисторы с большим статистическим коэффициентом передачи тока, например КТ342В, КТ373В, иначе громкость звукового сигнала может оказаться недостаточной. Микрофоном В1 и телефоном В2 могут служить высокоомные головные телефоны, например ТОН-2.

Реле К1__РЭС-10, обмотка которого перемотана проводом ПЭВ-1 0,14 до заполнения каркаса. Для увеличения громкости сигнала вызова кожух реле устанавливать не следует, а к якорю нужно припаять металлический молоточек, ударяющий по корпусу трубки при работе реле. Корпус трубки удобнее всего согнуть из мягкого листового алюминия. На одном конце ручки закрепляют телефон, на другом — микрофон и разъем для соединения с линией связи.

При налаживании устройства подборкой сопротивления резистора R1 устанавли­вают на коллекторе транзистора напряжение 2 В. Частоту звукового сигнала вызова можно изменить подборкой емкости конденсатора С2.
