ЭЛЕКТРОННЫЕ УСТРОЙСТВА ДЛЯ РАДИОЛЮБИТЕЛЕЙ



РЕЛЕ ПАУЗЫ


Устройство предназначено для автоматического выключения магнитофона по окончании фонограммы или автоматического управления светопроеционным устройством от предварительно записанной на магнитной ленте фонограммы. Его также можно применять в различных детских игрушках, срабатывающих от звукового сигнала. Устройство питается от батареи напряжением 9 В и при включенном электромагнитном реле потребляет ток около 130 мА.

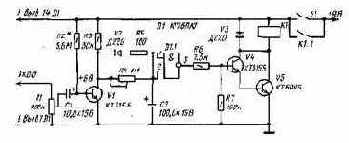

Принципиальная схема реле паузы показана на рис. 10. Устройство содержит входной усилитель на транзисторе VI, времязадающую цепь на резисторе R4 и конденсаторе С2, инвертор Dl.l и выходной усилитель тока на транзисторах V4, V5, нагрузкой которого служит электромагнитное реле К1. Исполнительные контакты реле на схеме не показаны. При включении напряжения питания конденсатор С2 разряжается и на выходе элемента Dl.l устанавливается напряжение высокого уровня. Транзисторы V4, V5 открываются и срабатывает реле К1. Контакты К 1.1 самоблокируют тумблер S1 включения питания. После этого тумблер S1 можно выключить. При отсутствии на входе сигнала звуковой частоты транзистор VL приоткрыт током смещения через резистор R2 и напряжение на коллекторе транзистора около 6 В. Этим напряжением через подстроечный резистор R4 медленно заряжается конденсатор С2. Как только напряжение на конденсаторе С2 повысится до 4,5 В, на выходе инвертора D1.1 будет напряжение низкого уровня. Транзисторы V4, V5 закроются, реле К1 отпустит якорь, и устройство выключится.

Рис. 10

Если до отключения реле К1 на вход устройства поступит сигнал звуковой частоты, амплитуда которого не менее 100 мВ, конденсатор С2 быстро разрядится через резистор R6, диод V2 и открывшийся транзистор VI и реле К1 останется включенным. Желаемую выдержку времени на выключение от начала паузы устанавливают подстроечным резистором R4 в пределах 1...60 с.

Транзистор. V5 надо подобрать со статическим коэффициентом передачи тока 50...70. Диоды V2 и V4 должны выдерживать прямой ток не менее 50 мА. Реле К1 — РЭС-9, паспорт РС4.524.202.


При налаживании реле паузы сначала отключают конденсатор С2 и подбирают сопротивление резистора R2 таким, чтобы при отсутствии входного сигнала напряже­ние на коллекторе транзистора VI составляло 6...7 В. После этого подключают конденсатор С2 и резистором R4 устанавливают требуемую выдержку времени на срабатывание реле К1 после окончания фонограммы. Чувствительность устройства устанавливают подстроенным резистором R1.

УСТРОЙСТВО ПЛАВНОГО ПЕРЕКЛЮЧЕНИЯ ЕЛОЧНОЙ ГИРЛЯНДЫ

Устройство предназначено для плавного переключения, сетевой елочной гирлянды с частотой 0,2...2 Гц. Яркость свечения ламп можно регулировать. Устройство рассчитано на подключение гирлянды напряжением 220 В, мощностью не более 100 Вт.

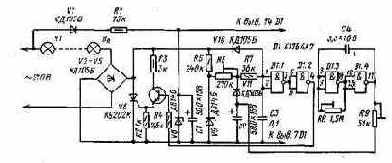

Принципиальная схема устройства переключения изображена на рис. П. Часто­той переключения управляет мультивибратор, собранный на элементах D1.3, D1.4. Сдвиг момента открывания тринистора V6 от начала полупериода сетевого напряже­ния происходит из-за задержки переключения инверторов на логических элементах D1.1 и D1.2, формируемой цепью R6R7R9C3. В каждом полупериоде напряжения сети конденсатор СЗ медленно заряжается через резисторы R5 — R7 и быстро разряжается после переключения элементов Dl.l, D1.2 через диод V10 и открывшийся тринистор V6. Начальный сдвиг фазы напряжения, определяющий яркость свечения ламп гирлянды, устанавливают подстроечным резистором R6. Желаемую частоту переклю­чения мультивибратора устанавливают подстроечным резистором R8.

Микросхему К176ЛА7 можно заменить на К176ЛЕ5. Конденсатор С4 лучше всего выбрать неполярным. Допускается применение оксидного конденсатора с малым током утечки (К52-1, К53-1).

При налаживании устройства (следует помнить, что его элементы находятся под напряжением сети) сначала отключают один из выводов диода VII и налаживают регулятор мощности так, чтобы при перемещении движка резистора R6 освещен­ность ламп гирлянды изменялась от нуля до номинальной. После подключения диода VII подстроечным резистором R8 устанавливают желаемую частоту переключения гирлянды.Подстроечным резистором R9 добиваются, чтобы конденсатор С2 успевал полностью заряжаться за полупериод переключения мультивибратора; это обеспечи­вает плавность переключения гирлянды.



Рис. 11.
