СЕНСОРНЫЙ КОДОВЫЙ ЗАМОК




Кодовые замки как устройства охраны в последнее время получили заметное распространение. Одним из наиболее ненадежных элементов такого замка оказались кнопки для набора кода. Повысить надежность работы устройства можно применением в нем сенсорных контактов в узле набора кода.

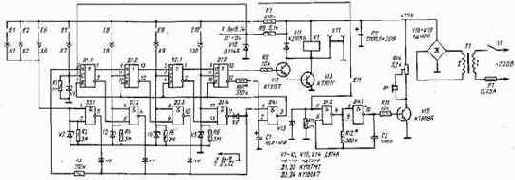

Кодовый замок, принципиальная схема которого показана на рис. 18, имеет 11 сенсорных контактов, четыре из которых кодовые. Код замка можно менять перестановкой штырей в гнездах Х7 — Х10. Для дистанционного открывания замка предназначен разъем XII, к которому подключают кнопку, расположенную внутри помещения. Сигнал вызова, когда код входящему неизвестен, он подает, прикасаясь пальцем к сенсорным контактам Е11.
