ТЕЛЕФОННЫЙ СЕКРЕТАРЬ-АВТОМАТ


Секретарь может при сигнале телефонного вызова «поднять трубку» и передать вызывающему абоненту информацию, заранее записанную на магнитную ленту, а также записать на магнитную ленту телефонограмму, сообщаемую абонен­том. Устройство работает совместно с двумя серийными транзисторными магнитофо­нами, рассчитанными на напряжение питания 9 В. Один из них работает в режиме воспроизведения, другой — записи. Магнитофоны не требуют никаких переделок. Автомат питается от сети, в ждущем режиме тока не потребляет.

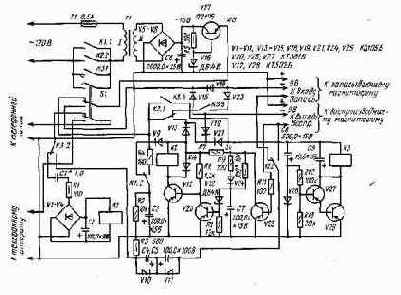

Принципиальная схема устройства изображена на рис. 26. Оно содержит узел включения на диодах VI. — V4 и реле К1, узел реле паузы на транзисторах V12, V20, V25, узел реле времени на транзисторах V27, V28, стабилизированный блок питания на трансформаторе Т1, диодах V5 — V8, стабилитроне V9 и транзисторе V17. Автомат имеет два режима работы, устанавливаемые переключателем S1. В нижнем (по схеме) положении переключающих контактов устройство работает как блок питания магнито­фонов. При этом узел включения и блок реле времени выключены, телефонный аппарат подключен к линии. Выходное напряжение блока питания через контакты переключателя S1 и диоды V15 и V18 поступает к магнитофонам.

В показанном на схеме положении переключателя S1 телефонная линия через конденсатор С1 и резистор R1 подключена к диодам VI — V4 узла включения. Поступающий с телефонной линии сигнал вызова приводит к срабатыванию реле К1. Контакты К1.1 включают блок питания. При этом через резистор R4 и контакты К1.2 заряжается конденсатор СЗ. После окончания первого сигнала вызова реле К1 отпускает якорь и напряжение с конденсатора С5 через диод V9 поступает на реле паузы. В связи с тем что конденсатор С7 разряжен, транзистор V20 закрыт, V12 открывается и реле К2 срабатывает. Контакты К2.2 включают блок питания, К2.1 подводят напряжение через диод V13 к реле паузы, через диод V21 — к реле времени, через диод V19 — к воспроизводящему магнитофону.

Конденсатор С8 реле времени начинает заряжаться через резистор R12 и базовые цепи транзисторов V27, V28.
Это приводит к открыванию транзисторов и срабатыва­нию реле КЗ.



Рис. 26

Магнитофон начинает воспроизводить предварительно записанную фонограмму, например: «Говорит секретарь-автомат. Иван Петрович отсутствует. Записываю Ваше сообщение в течение 20 с. Говорите». Сигнал фонограммы с магнитофона через контакты К2.2, конденсаторы С4, С5 и контакты переключателя S1 поступает в телефонную линию, а также через резистор R11 на базу транзистора V25, который открываясь, через диод V24 и резистор R9 быстро разряжает конденсатор С7. После окончания фонограммы транзистор V25 закрывается и конденсатор С7 заряжается до напряжения стабилизации стабилитрона V22 в течение 1,5...1,7 с. Затем транзистор V20 открывается, V12 закрывается и реле К) отпускает якорь. Контакты К2.1 отключают реле паузы и воспроизводящий магнитофон и включают контактами КЗ.З записывающий магнитофон; контакты К2.2 переключают телефонную линию с выхода воспроизводящего магнитофона к входу записывающего. Звуковой сигнал, поступающий с телефонной линии, фиксируется на магнитную ленту. Конденсатор С8 заряжается в течение примерно 30 с. После этого транзисторы V27 и V28 закрывают­ся и реле КЗ отпускает якорь, выключая контактами К3.1 блок питания. Автомат переходит в ждущий режим.

Резистор R3 предназначен для удержания телефонной линии, занятой при работе устройства, R2 — для разрядки конденсатора СЗ после выключения реле К2, R4 — для ограничения тока зарядки конденсатора СЗ, R9 — для ограничения тока разрядки конденсатора С7. Диод V9 устраняет повторное срабатывание реле К2 после выключения, V14 гасит всплеск напряжения самоиндукции, возникающий на обмотке реле К2, при его выключении, V26 разряжает конденсатор С8 после выключения устройства.

В автомате можно применить любые кремниевые диоды на обратное напряжение не менее 200 В и прямой ток 300 мА, например КД105Б, Д226В, КД205Г. Диоды V9, V13 можно использовать на прямой ток 50 мА, например Д220. Транзисторы КТ361Б можно заменить любыми из серий КТ361, КТ203, а КТ502Б из серий КТ502, П701. .


Статический коэффициент передачи тока транзисторов должен быть не менее 50. Реле К1 — РЭС-32, паспорт РФ4.500.341 или РЭС-22, паспорт РФ4.500.129. Сетевой тран­сформатор намотан на магнитопроводе Ш16х16. Первичная обмотка содержит 2200 витков провода ПЭВ-2 0,2, вторичная — 150 витков провода ПЭВ-2 0,8.

Налаживание автомата начинают с блока питания. При нижнем (по схеме) положении переключателя S1 проверяют наличие напряжения, поступающего для питания магнитофонов. Если это напряжение не равно 9 В, подбирают стабилитрон V16. Затем к устройству подключают магнитофоны. Сигнал воспроизводящего магнитофона снимают с выводов динамической головки. Временно соединяют катод диода V18 с катодом диода V13. При этом должны сработать реле К2 и КЗ. Реле КЗ через 30 с должно выключиться. Время удержания устанавливают подборкой конден­сатора С8. Если реле КЗ выключается четко, без дребезга якоря, конденсатор С9 не обязателен.

Реле К2 должно сразу же сработать при появлении сигнала воспроизведения фонограммы и отпускать якорь через 1,5...1,7 с после ее окончания. Интервалы времени между словами записанной фонограммы не должны превышать 1 с. Задержку на срабатывание устанавливают подборкой сопротивления резистора R10. После этого размыкают аноды диодов V18, V13 и переводят переключатель S1 в верхнее (по схеме) положение. По сигналу вызова с телефонной линии проверяют работу всех узлов автомата. Если реле К1 не срабатывает до окончания первого сигнала вызова, следует заменить конденсатор С1 на другой с емкостью в 1,5...2 раза большей или применить реле с меньшим током срабатывания.
