ТРЕХТОНАЛЬНЫЙ ЗВОНОК-СТОРОЖ
Это устройство может воспроизводить различные по тону сигналы при нажатии с разным усилием на кнопку квартирного звонка. При попытке открыть дверной замок без предварительного переключения узла электронного сторожа включается прерывистый трехминутный звуковой сигнал тревоги, после чего устройство переходит либо в режим охраны (если замок не был открыт), либо в исходное состояние (если замок открыт). Устройство питается от сети и в режиме охраны потребляет ток 0,15 мА.

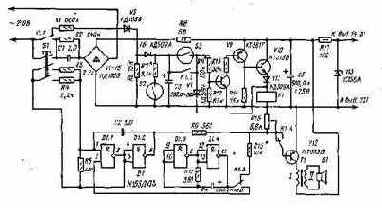

Принципильная схема звонка показана на рис. 22. Устройство состоит из генератора тона на элементах Dl.l, D1.2, модулирующего генератора на элементах D1.3, D1.4 усилителя мощности звуковой частоты на транзисторе V12, узла электронного сторожа на транзисторах V9 — V10 и бестрансформаторного блока питания на диодах VI — V4, конденсаторе С1 и стабилитроне V13.
Рис. 22
Частота сигнала генератора тона определяется суммарным сопротивлением резисторов R3 — R5. Кнопка S1 выполнена так, что при неполном нажатии замыкается только верхняя (по схеме) пара ее контактов, и частота сигнала генератора тона соответствует сопротивлению резистора R5. Если кнопку утопить глубже, замкнутся средняя, а затем и нижняя пары контактов, подключая параллельно резистору R5 резисторы R3 и R4. Это приводит к изменению частоты сигнала генератора тона. Генератор на элементах D1.3, D1.4, работающий на частоте 5 — 6 Гц, при обесточенном реле К1 модулирует по амплитуде выходной сигнал генератора тона. При срабатывании реле К1 контактами К 1.3 выход модулирующего генератора переключается, к входу элемента D1.1 генератора тона. В этом режиме генератор тона работает только при наличии на выводе 2 элемента D1.1 напряжения высокого уровня и устройство воспроизводит прерывистый звуковой сигнал тревоги с частотой повторения 5 — 6 Гц. Громкость воспроизводимого сигнала можно регулировать переменным резистором R16. При срабатывании реле К1 база транзистора V12 переключается от подвижного контакта переменного резистора R16 непосредственно к выходу генератора тона.
Поэтому прерывистый сигнал тревоги всегда воспроизводится с максимальной громкостью.
Узел электронного сторожа содержит однополупериодный выпрямитель, совмещенный с делителем напряжения, R1V5R6, накопительный конденсатор СЗ, герконы S2 и S3 и усилитель постоянного тока на транзисторах V8 — V10, нагрузкой которого служит обмотка реле К1. В режиме охраны герконы S2, S3 разомкнуты, транзисторы V8 — V10 закрыты и реле К1 выключено. Напряжение, поступающее с делителя, через диод V6 заряжает конденсатор СЗ до уровня 25...30 В. Время зарядки конденсатора после включения электронного сторожа около 2 мин.
При замыкании геркона S3 датчика в режиме охраны ток разрядки конденсаторов СЗ протекает через диод V7 и обмотку реле и оно срабатывает. Контакты К1.1 отключают от сети делитель напряжения и включают блок питания устройства, контакты К1.2 блокируют геркон S3. Транзисторы V8 — V10 открываются, а диод V7 закрывается. Дальнейшая разрядка конденсатора СЗ происходит через резисторы R11, R12 и эмиттерный переход транзистора V8. Время разрядки конденсатора до момента отпускания реле — около 3 мин. В течение этого времени воспроизводится прерывистый звуковой сигнал тревоги, после чего электронный сторож при замкнутом герконе S3 переходит в исходный режим, при разомкнутом — в режим охраны. Переводят сторож из режима охраны в исходный замыканием на 3 с геркона S2 постоянным магнитом. За это время полностью разряжается конденсатор СЗ, после чего в течение 2 мин замыкание геркона S3 не приводит к срабатыванию реле К1. Если геркон S3 останется после перевода замкнутым, конденсатор СЗ шунтируется низкоомной обмоткой реле, что не позволяет ему зарядиться до напряжения более 1 В, и сторож останется в исходном состоянии. Диод VII предохраняет транзистор V10 от пробоя во время разрядки конденсатора СЗ через обмотку реле, a V5 уменьшает в два раза потребляемый из сети ток в режиме охраны. Блок питания рассчитан на ток нагрузки 200 мА. Для питания микросхемы используют напряжение, снимаемое со стабилитрона VI3.
Детали устройства, кроме геркона S2, датчика S3 и кнопки S1, смонтированы на печатной плате, которую располагают в комнатном радиотрансляционном громкоговорителе. Конденсатор С1 — бумажный на рабочее напряжение 400 В. Реле К1 — РЭС-22, паспорт РФ4.5ОО.131. Трансформатор Т1 имеет сечение магнитопровода 1,5 см2. Первичная обмотка содержит 1000 витков провода ПЭВ-2 0,1, вторичная — 170 витков провода ПЭВ-2 0,41. Можно использовать трансформатор от любого радиотрансляционного громкоговорителя. Диоды КД105Б можно заменить на Д226Б,, микросхему К155ЛАЗ на К133ЛАЗ. Громкоговоритель — любой, мощностью 0,5 — 1Вт. Геркон S2 КЭМ-2 располагают в дверной раме в скрытом с внешней стороны месте. Для повышения скрытности можно применить цепь из соединенных нескольких герконов. При поднесении ключа, состоящего из постоянного магнита или набора магнитов, к месту расположения герконов S2 они должны замыкаться.
Датчик срабатывания состоит из такого же геркона S3 и расположенного рядом постоянного магнита. Детали датчика расположены в пластмассовой коробке, залитой эпоксидным компаундом. В начальном состоянии геркон должен быть замкнут полем постоянного магнита. Датчик устанавливают в дверной раме на дне скважины для языка. При закрытом замке его язык замыкает поле постоянного магнита датчика (язык, разумеется, должен быть стальным), поэтому геркон S3 разомкнут. Если язык немагнитный, к его торцу прикрепляют стальную пластину толщиной не менее 1 мм. Кнопка S1 переделана из обычной звуковой кнопки.
При налаживании следует помнить, что элементы устройства находятся под напряжением сети. Налаживание начинают с проверки работы генераторов. Глубину модуляции звукового сигнала устанавливают подборкой сопротивления резистора R15, тональность звука — сопротивлением резисторов R3 — R5. При налаживании сторожа желаемую временную выдержку перехода в исходное состояние устанавливают подборкой сопротивления резистора R7, а подборкой резистора R11 — длительность подачи звукового сигнала тревоги.
