УСТРОЙСТВО УПРАВЛЕНИЯ РЕЛЕ


При конструировании электрорадиоаппаратуры нередко применяют электро­магнитные реле. Для управления реле обычно используют две кнопки, нажатие на одну из которых вызывает включение реле, на другую — выключение. Однако двухкнопочное управление не всегда применимо, и поэтому приходится пользоваться специальной кнопкой, у которой при первом нажатии контакты замыкаются, а при втором — размыкаются.-Конструкции такой кнопки сложны, малонадежны, а иногда их использование недопустимо с точки зрения техники безопасности.

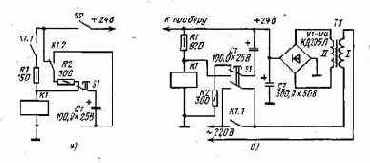

Устройство управления реле одной кнопкой можно выполнить по принципиальной схеме, изображенной на рис. 13, а. При включении питания тумблером S2 через контакты К1.2, резистор R2 и контакты кнопки S1 заряжается конденсатор С1 большой емкости до напряжения источника . питания. Цегц, обмотки реле К1 разомкнута, и реле обесточено. При нажатии на кнопку Si конденсатор С1 разряжается через обмотку реле К1 и оно срабатывает. Контакты K1J подключают обмотку реле через резистор R1 к источнику питания. После отпускания кнопки конденсатор С1 окончательно разряжается через резистор R2 и переключившиеся контакты К1.2. При повторном нажатии на кнопку S1 разряженный конденсатор С1 подключается к обмотке реле К1, напряжение на ней падает почти до нуля, и реле отпускает якорь. После отпускания кнопки конденсатор С1 снова заряжается до напряжения питания. Для надежной работы устройства сопротивление резистора R1 должно быть таким, чтобы ток, проходящий через обмотку реле, был на 20% больше тока отпускания. Емкость конденсатора С1 рассчитывают по формуле RkCi=4Tcp (Rk — сопротивление обмотки реле; С, — емкость конденсатора С1, Тср — время срабатывания реле К1). Сопротивление резистора R2 выбирают в два раза меньшим сопротивления обмотки реле:

Рис. 13



Номиналы элементов на схеме даны для реле РЭС-22, паспорт РФ4.500.131.

Если прибор питается от сети, управление блоком питания с помощью одной кнопки можно собрать по принципиальной схеме, представленной на рис. 13, б. При нажатии на кнопку S1 напряжение сети поступает на первичную обмотку трансформа­тора. От вторичного напряжения через обмотку реле К1 протекает импульс зарядного тока конденсатора С1 и реле срабатывает. Контакты К1.1 реле блокируют контакты кнопки S1. После отпускания кнопки реле удерживает якорь притянутым благодаря току, протекающему через резистор R1. Конденсатор С1 дозаряжается до напряже­ния источника питания.

При повторном нажатии на кнопку S1 заряженный конденсатор С1 подключается к обмотке реле К1 в обратной полярности и понижает на ней напряжение до нуля, из-за чего реле отпускает якорь. После отпускания кнопки трансформатор выключа­ется, а конденсатор С1 разряжается через резистор. Трансформатор включается и выключается контактами кнопки S1, что повышает долговечность реле. Элементы выбирают так же, как в предыдущем устройстве. Кнопка S1 должна быть рассчитана на коммутацию номинального тока прибора при напряжении сети.
