Предварительный делитель частоты.


(Головач С., Радио, 1997, Ns11, с. 57, 58)

Частотомеры, выполненные в КМОП-технике, имеют существенный недостаток - предельная частота измерения не превышает в них, как правило, нескольких мегагерц*. Делитель частоты, принципиальная схема которого приведена на рис. 134, позволит значительно расширить частотный диапазон таких частотомеров.

На ЭСЛ-элементах DD1.1, DD1.2, переведенных в линейный режим работы резисторами R3 и R5, и транзисторе VT1 собран широкополосный усилитель-ограничитель (в ограничителе - диоды VD1, VD2) с коэффициен- том усиления-около 36. Делитель частоты выполнен на двух быстродействующих десятичных счетчиках DD2 (ЭСЛ) и DD3 (ТТЛ).

Форсированный запуск транзистора VT1 по базе и эмиттеру увеличивает крутизну фронтов низкочастотных сигналов и компенсирует спад усиления в DD1.1, DD1.2, начинающийся с 130...150 МГц.

Цепь питания каждой микросхемы должна быть заблокирована конденсатором емкостью 0,047 мкФ (на схеме не показаны).

В делителе можно применять любые резисторы и конденсаторы. Их номиналы могут отличаться от указанных на схеме на 20%. Переключатель SA1 - П2К.


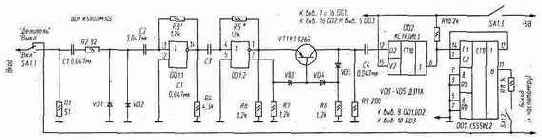

Рис. 134. Делитель частоты 1:100, fmax=250 Мгц

Диоды должны быть германиевыми: вместо Д9Б подойдут любые из Д9, а также Д18, Д20, ГД507А; вместо Д311 - Д312 и Д310. Транзистор КТ326Б может быть заменен на КТ326БМ или любым из КТ337, КТ347, КТ363, КТ3109.

В усилителе-ограничителе можно использовать микросхемы К500ЛМ101, К500ЛМ102, К500ЛМ109.

Наладка делителя сводится к подбору резисторов R3 и R5. Подав на частотомер синусоидальный сигнал с частотой 1 МГц, амплитудой 100 мВ и контролируя сигналы на выходах элементов DD1.1, DD1.2 осциллографом, добиваются симметричного их ограничения.

Сопротивление резистора R1 должно быть равно волновому сопротивлению подводящего кабеля.

Основные параметры делителя

Коэффициент деления 1:100
Полоса частот 0,5...250 МГц
Чувствительность

30 мВ
Входное сопротивление 50; 75 Ом
Напряжение питания 4,2...5,8 В
Потребляемый ток 47 мА

*) Становится высокочастотной и КМОП-техника. Так, в микросхемах серии КР1554 время переключения логического элемента составляет б... 10 нс, а максимальная частота сигналов на входах счетчиков, регистров, других автоматных микросхем может достигать 140 МГц (см. «Радио», 1995, № 9, с. 62).
