Шпионские страсти.


(Макаров Д., Радио, 1995. №3, с. 41)

Отметим в этой публикации остронаправленный микрофон. Он состоит из семи алюминиевых трубок диаметром 10 мм, собранных в пакет, параболического рефлектора, в фокусе которого помещен микрофон, и высокочувствительного усилителя звуковой частоты (рис. 145).

Длина трубки определяет ее резонансную частоту. Длине первой (550 мм) соответствует частота 300 Гц; второй (400 мм) - 412 Гц; третьей (300 мм) - 550 Гц; четвертой (200 мм) - 825 Гц; пятой (150 мм) - 1100 Гц; шестой (100 мм) - 1650 Гц; седьмой (50 мм) - 3300 Гц. Таким образом оказывается перекрытым весь «разговорный» спектр человеческой речи.

Рефлектор выполняет здесь функцию своего рода акустического сумматора, собирающего сигналы резонаторов. Но их суммирование может быть выполнено и без рефлектора. Достаточно снабдить миниатюрным микрофоном каждый резонатор, а их сигналы просуммировать электрически - так, например, как это делают в звукозаписи, «собирая» сложную фонограмму. К тому же, устанавливая разное усиление в каждом из каналов, нетрудно привести амплитудо-частотную характеристику микрофона к дающей наилучшую разборчивость принимаемого сигнала.

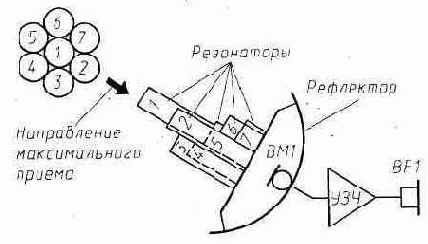

Рис. 145. Остронаправленный микрофон



N

1

2

3

4

5

6

7

L,MM

550

400

300

200

150

100

50

F,Гц

300

412

550

825

1100

1650

3300
