ИМПУЛЬСНЫЕ ИСТОЧНИКИ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ



СПОСОБЫ ПОДАВЛЕНИЯ ПОМЕХ


Импульсные источники электропитания, построенные на ос­нове преобразователей с односторонним транзисторным ключом, имеют на коллекторах транзисторов форму напряжения, близ­кую к прямоугольной с размахом до 600 — 700 В. Кроме того, в преобразователях существуют замкнутые цепи, по которым цир­кулируют импульсные токи амплитудой до 3 — 5 А и более с до­статочно крутыми фронтами и спадами (0,3 — 1 мкс). Поэтому преобразователь служит источником достаточно интенсивных по­мех, спектр которых простирается от 16 — 20 кГц до десятков ме­гагерц. Эти помехи распространяются в нагрузку, создавая интер­ференционные полосы на экранах телевизоров или снижая отно­шение сигнал-шум высококачественных усилителей. В магнитофо­нах активными приемниками помех являются магнитные голов­ки, и проблема их защиты не решена до настоящего времени. Ха­рактерные помехи в стереофонических усилителях — биения, воз­никающие между основной частотой работы преобразователя и звуковыми частотами. Эти помехи попадают в среднечастотный участок полосы воспроизводимых частот и поэтому воспринима­ются на слух очень остро. Несмотря на это, разработанные в на­стоящее время способы борьбы с помехами, возникающими в ИИЭ, уже позволили решить проблему их использования в теле­визорах, стереофонических усилителях, крупногабаритных кату­шечных магнитофонах, УКВ ЧМ тюнерах.

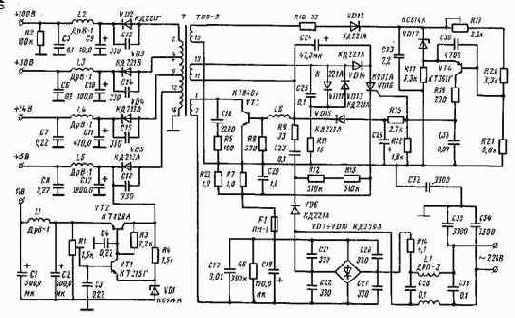

Рис. 24. Принципиальная схема ИИЭ на базе однотактного мощного автогенератора с тиристором в цепи ОС

Основные принципы помехоподг.вления заключаются в следу­ющем: уменьшении паразитных емкостных связей между цепями первичного (сетевого) напряжения и вторичными цепями; выборе оптимальных режимов переключения транзисторов и диодов, пре­дотвращающих резкие перепады напряжения; сокращении пло­щади контуров, охватываемых цепями, по которым протекают большие импульсные токи.

Некоторые из этих принципов иллюстрируются на примере схемы рис. 24, предназначенной для телевизоров.
Основной ме­рой защиты от симметричных и несимметричных помех, распро­страняющихся в сеть, является установка в оба провода питания заграждающего фильтра C31C28L7, а также конденсаторов С21, С22, С26, С27 параллельно диодам мостового выпрямителя сете­вого напряжения. Последние служат для подавления асимметри­чной составляющей помехи. Эту же роль выполняют конденсато-ры СЗО, С34, которые «симметрируют» провода сети относительно шасси телевизора.

Важное значение имеет конструкция трансформатора Т. Для однотактных схем с «обратным» включением выпрямителей, к к которым относится схема рис. 24, зазор в магнитопроводе ре­комендуется делать только в среднем керне. Первичная обмотка разбивается на две равные секции, одна из которых наматывает­ся в первых слоях катушки, а другая — в последних. Таким обра­зом, все остальные обмотки располагаются между этими секциями. В трансформаторе Т схемы рис. 24 нет внутренних экранов, разделяющих первичные и вторичные обмотки, хотя эта мера обычно применяется в ИИЭ для усилителей. Достаточно эффек­тивным оказался общий экран в виде короткозамкнутого витка из медной фольги, охватывающего все три керна Ш-образного трансформатора. Другая мера — отсутствие электрического кон­такта между радиатором и транзистором выходного каскада пре­образователя, который установлен на изолирующей прокладке. Радиатор электрически соединяется с эмиттером транзистора.

В качестве эффективных мер подавления помех рекомендуют­ся, в частности, и такие: включение первичной обмотки транс­форматора не в коллекторную, а в эмиттерную цепь транзистора; электрическое соединение магнитопровода трансформатора с по­ложительным полюсом выпрямленного сетевого напряжения; вве­дение в трансформатор между первичными и вторичными обмот­ками двойных экранов, которые гальванически соединяются соот­ветственно с «плюсом» выпрямленного сетевого напряжения и с «землей» вторичных цепей; введение медных шайб, изолирован­ных тонкими диэлектрическими прокладками, между выходными транзисторами и радиаторами, уменьшающих паразитную емко­стную связь между ними.

Следует тщательно компоновать печатную плату ИИЭ, сокра­щая длину и площадь контуров, по которым протекают импульс­ные токи выходного транзистора и выпрямительных диодов. Па­ры проводников, по которым протекают одинаковые по амплиту­де, но противоположные по знаку токи, должны по возможности располагаться параллельно один другому на максимально близ­ком расстоянии.

Перечисленные меры, принятые в ИИЭ по схеме рис. 24, при­вели к тому, что в телевизоре его можно использовать без экра­нирующего кожуха. Однако в ИИЭ, предназначенных для стерео­фонических усилителей, такой кожух все же требуется.
