Кварцевый фильтр для SSB


Простой и дешевый кварцевый фильтр для SSB


В последнее время очень часто в Интернет-публикациях встречаются «слезы» начинающих радиолюбителей, мол, трудно достать ЭМФ, это дорого, кварцевый фильтр сделать сложно, необходимы приборы и т.п. Действительно, достать сейчас хороший новый ЭМФ достаточно проблематично, что предлагается на рынке – это глубокое б/у без гарантии нормальной работы, а сваять кварцевый фильтр даже на имеющихся в продаже кварцах на 8,86 МГц не обладая соответствующей контрольно-измерительной аппаратурой, «на глазок», невозможно. На первый взгляд ситуация не ахти…

Однако есть вариант сделать простой кварцевый фильтр для низкочастотного SSB-передатчика или трансивера достаточно простым и самое главное – недорогим. Достаточно пройтись по радиомагазинам и узреть в продаже «двухножковые» кварцы для пультов ДУ на частоты от 450 до 960 кГц. Данные детали делают с достаточно большими допусками на генерируемые частоты, что дает нам право выбора как используемой промежуточной частоты, так и полосы пропускания делаемого фильтра. Сразу оговорюсь: идея не моя, ранее её апробировал шведский радиолюбитель HARRY LYTHALL, SM0VPO, а я просто сообщаю об этом Вам (предварительно сделав несколько фильтров для себя).

Итак, что нам надо требуется для подбора кварцев – простой генератор типа «трехточка» и частотомер или радиоприемник с частотомером, перекрывающий любительский диапазон 160 метров. Из кучи кварцев нам требуется выбрать два с разносом генерируемых частот в 1 – 1,5 кГц. Если мы используем кварцы на частоту 455 кГц, то удобнее всего настраиваться на их четвертую гармонику (около 1820 кГц, добиваясь разноса в 4 – 4,5 кГц), а если 960 кГц, то на вторую (1920 кГц, разнос 2 – 2,5 кГц).

Далее делаем очень простую схему (на примере частоты 455 кГц):

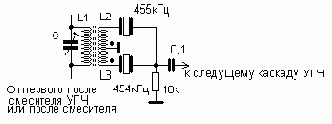

Схема фильтра

Контур CL1 в данном примере является нагрузкой предыдущего каскада УПЧ, это стандартный контур на 455 кГц из любого зарубежного раскуроченного АМ-приемника. Можно также использовать данные из радиолюбительской литературы для самодельных контуров на частоту 465 кГц, уменьшив количество витков на 5%.
